Основа веб-представления цифрового двойника города
Портал предоставляет доступ к 3D-моделям городской застройки и тематическим данным и является основой для веб-представления цифрового дойника города.
3D-модели зданий отображаются точно в их геодезических координатах и отражают их реальное расположение.
3D-модели зданий отображаются точно в их геодезических координатах и отражают их реальное расположение.
Сссылка на портал - https://3d.geokiosk.ru/
Взаимодействие с порталом
Для перемещения по городу и вращению моделей используйте мышку (ЛКМ - перемещение, колесико - вращение)

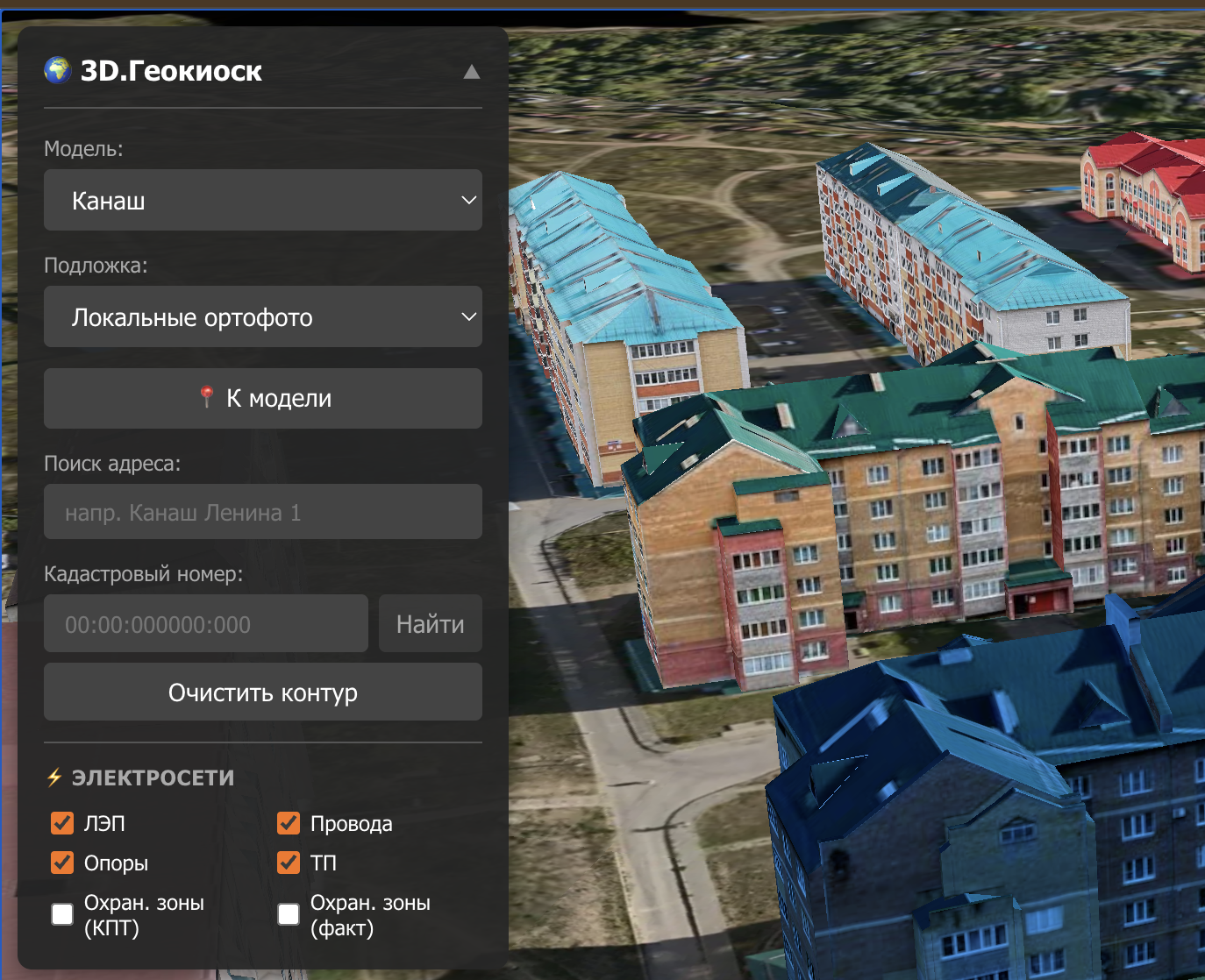

В левой части можно выбрать модель города и подложку, на которой отображаются модели.
Кроме того, можно найти интересующий объект по адресу или кадастровому номеру.
В нижней части панели - включение и отключение тематической информации - сведения об электросетях, опорах ЛЭП и их охранных зонах.
В левой части можно выбрать модель города и подложку, на которой отображаются модели.
Кроме того, можно найти интересующий объект по адресу или кадастровому номеру.
В нижней части панели - включение и отключение тематической информации - сведения об электросетях, опорах ЛЭП и их охранных зонах.

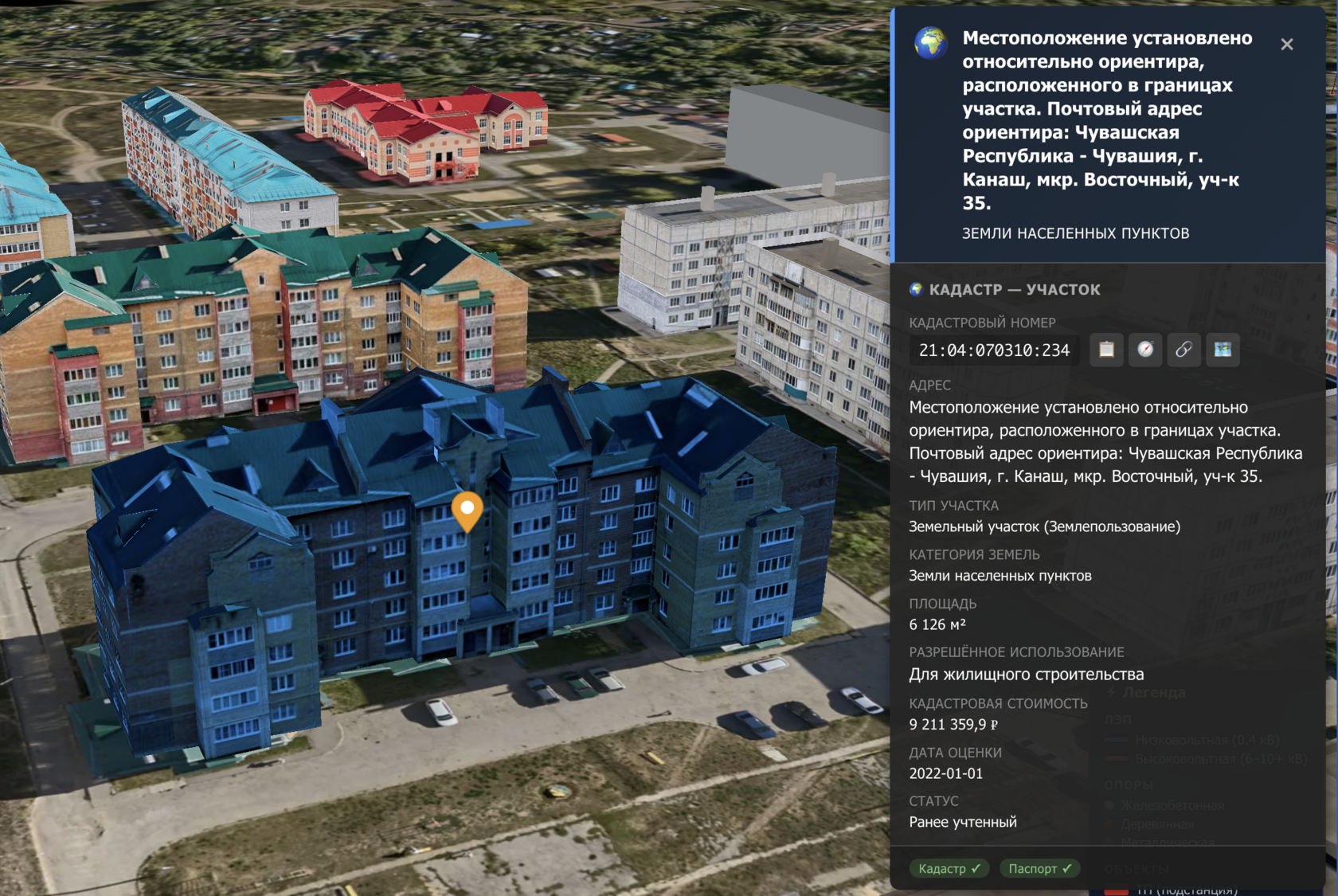

При нажатии на объект загружается панель с информацией о нём из кадастра и реформы ЖКХ:

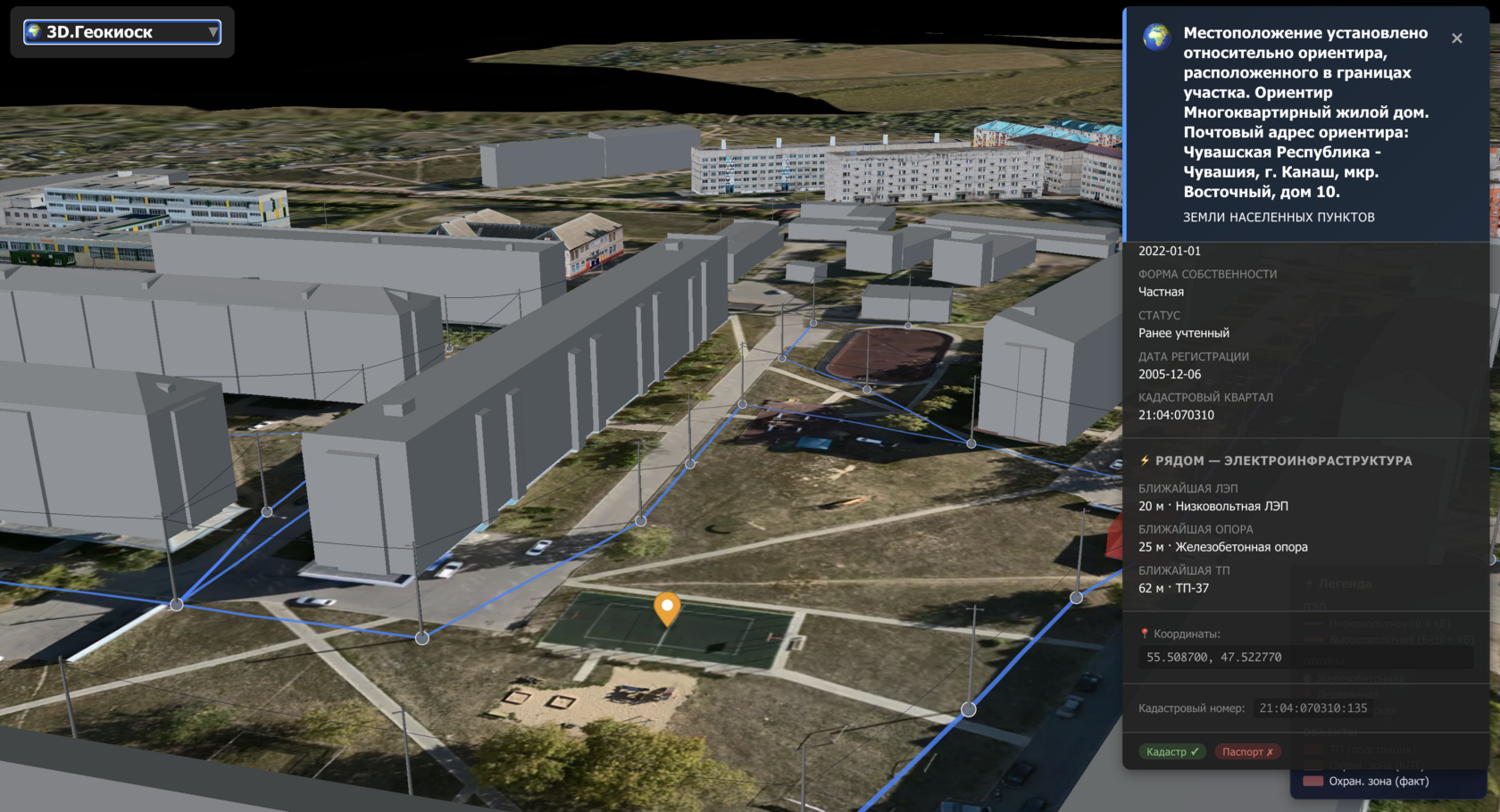

Электросети также отображаются в 3D-представлении строго на своём месте с точностью 10 сантиметров. По клику можно увидеть расстояние до ближайшей опоры и подстанции.
Как создавался портал

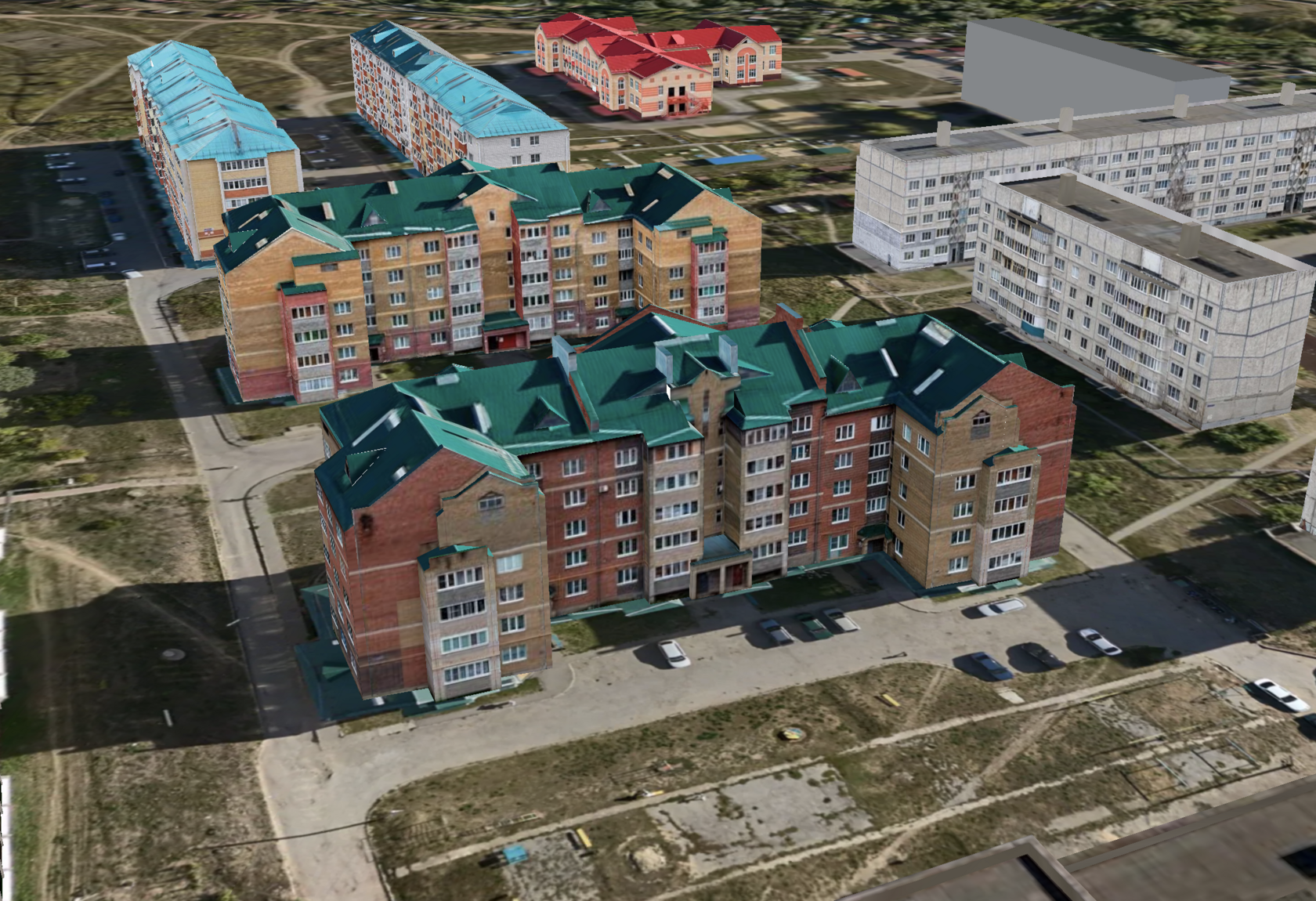

3D-модели зданий, загруженные на портал созданы в трех вариантах:
Единая 3D-стереомодель создана по результатам аэрофотосъёмки согласно ГОСТ Р 58854-2020.
Текстуры - фотографии с земли и с круговых облетов зданий квадрокоптером.
Электросети
Электрические сети, опоры и подстанции получены также по единой 3D-стереомодели в ПО ИНСОТ и загружены на портал в виде линий и точек (векторных слоев с атрибутами), портал же отображает их в 3D-представлении.
Охранные зоны ЛЭП загружены из кадастра, а также смоделированы реальные по местоположению линий.
Справочная информация
При нажатии на здание в режиме онлайн подгружается информация из кадастра и портала реформа ЖКХ (паспорт дома).
Информация о ближайших объектах электросетевой инфраструктуры вычисляется.
Техническая информация
Портал поддерживает отображение любого количества 3D-объектов и многопользовательский режим, может быть развернут как в сети Интернет, так и в закрытом контуре. Поддерживаются тематические доработки по запросам пользователей, система авторизации, отображение в заданном виде тематических данных: градостроительной информации, дорог, улиц. Возможна интеграция проектных решений для их оценки в реальной обстановке.
- LOD1 - геометрия включает точное расположение и крыши
- LOD2 - геометрия дополнительно включает конструктивные элементы
- LOD3 - к точной геометрии добавляются текстуры для отображения внешнего вида зданий
Единая 3D-стереомодель создана по результатам аэрофотосъёмки согласно ГОСТ Р 58854-2020.
Текстуры - фотографии с земли и с круговых облетов зданий квадрокоптером.
Электросети
Электрические сети, опоры и подстанции получены также по единой 3D-стереомодели в ПО ИНСОТ и загружены на портал в виде линий и точек (векторных слоев с атрибутами), портал же отображает их в 3D-представлении.
Охранные зоны ЛЭП загружены из кадастра, а также смоделированы реальные по местоположению линий.
Справочная информация
При нажатии на здание в режиме онлайн подгружается информация из кадастра и портала реформа ЖКХ (паспорт дома).
Информация о ближайших объектах электросетевой инфраструктуры вычисляется.
Техническая информация
Портал поддерживает отображение любого количества 3D-объектов и многопользовательский режим, может быть развернут как в сети Интернет, так и в закрытом контуре. Поддерживаются тематические доработки по запросам пользователей, система авторизации, отображение в заданном виде тематических данных: градостроительной информации, дорог, улиц. Возможна интеграция проектных решений для их оценки в реальной обстановке.
